Чертежи мебели для самостоятельного изготовления

Мебельное производство за последнее время шагнуло далеко вперед. Однако иногда есть конкретное представление о том, какой должна быть мебель и те, модели, что представлены в мебельных магазинах, не подходят.

Для реализации желаемого проекта есть два пути: изготовление под заказ или самостоятельное проектирование и сборка. О том, как правильно изготовить чертежи мебели для самостоятельного изготовления – сегодняшний материал.

Чертежи мебели для самостоятельного изготовления
Чертежи мебели для самостоятельного изготовления

Плюсы самостоятельного изготовления мебели

Самостоятельное изготовление мебели имеет свои преимущества, поэтому не стоит сразу отказываться от возможности создания предметов обстановки с учетом личных предпочтений и особенностей интерьера. При недостатке опыта, начинать можно с простых вещей – тумбы, шкафа, стола, табурета.

Из основных преимуществ самостоятельного изготовления мебели отмечают следующее:

  1. Первое и главное преимущество заключается в возможности изготовления предметов обстановки по индивидуальным эскизам, когда не существует никаких ограничений и рамок.
  2. Личное исполнение – это личный контроль качества исполнения каждого этапа (выбор материала, его обработка, сборка). Результатом становится изделие высокого качества.
  3. При выборе материала и фурнитуры, при самостоятельном изготовлении мебели, акцент делается не на удешевление, а на качество и долговечность.
  4. Нет ограничений в количестве предметов, изготовленных в едином стиле – это позволяет создать органичную обстановку в интерьере всех помещений дома или квартиры, а не искать подходящие предметы по разным магазинам.
  5. Изготовление мебели – это творческий процесс, позволяющий отвлечься от текущих забот, получить массу положительных впечатлений и удовольствия от времени, проведенного с пользой.
  6. Даже при покупке высококачественного материала и фурнитуры можно говорить о сохранении семейного бюджета, так как мебель, изготовленная своими руками, простоит не один десяток лет.
При самостоятельном изготовлении фасады можно украсить по своему желанию
При самостоятельном изготовлении фасады можно украсить по своему желанию

Обратите внимание! Со временем после приобретения опыта, хобби может стать неплохим источником дополнительного или даже основного дохода.

Нюансы, которые требуется учесть при самостоятельном изготовлении мебели

Самостоятельное изготовление мебели связано с некоторыми нюансами, о которых необходимо знать заранее. Желательно иметь минимальный навык работы с инструментами и знать о свойствах материала, который будет использован для изготовления мебели.

Мебель из массива для бани
Мебель из массива для бани

Учесть потребуется следующее:

  1. Стоимость сырья указывает на его качество. Поэтому в качестве материала мебели для дачи можно выбрать более дешевое сырье, нежели для квартиры. Учесть придется и условия эксплуатации.
  2. Работа по изготовлению мебели требует физической силы, особенно при работе с массивом.
  3. Не стоит рассчитывать на то, что на изготовление изделия уйдет мало времени. Наоборот, особенно при недостатке опыта, качественный результат своих трудов можно получить спустя несколько дней, а то и недель.
Обеденная группа из массива
Обеденная группа из массива

Обратите внимание! В процессе изготовления деталей придется работать на станках и использовать электроинструменты. Важно соблюдать технику безопасности и пользоваться индивидуальными средствами защиты.

Важный этап: чертеж

Для самостоятельного изготовления мебели потребуется разработать чертеж и схему сборки изделия. Это обязательное условие. Основой для чертежа служит эскиз – идея, воплощенная на бумаге. Эскиз отражает основные нюансы: форму изделия, пропорции, количество и наличие основных элементов (полок, дверец, ящиков), дизайн фасадов.

Детская мебель – чертеж с размерами
Детская мебель – чертеж с размерами

За основу подготовки документации для изготовления мебели можно взять типовой перечень схем и чертежей, которые предоставляет производитель корпусной мебели для облегчения и упрощения процесса сборки. Такой перечень состоит из следующей документации:

  1. Изображения общего вида изделия.
  2. Сборочного чертежа.
  3. Списка фурнитуры.
  4. Чертежей с деталировкой всех элементов, с указанием мест крепления деталей, типов отверстий и используемой фурнитуры, расположения кромок.
  5. Спецификации.
Деталировка изделия для сборки
Деталировка изделия для сборки

Это необязательный перечень – какие-то пункты можно удалить, какие-то добавить.

О чем говорит эргономика

На этапе проектирования мебели, независимо от того будет это табурет или кухонный гарнитур, учитывают требования эргономики. А именно учесть потребуется соответствие предметов обстановки антропометрическим данным человека. Так, при изготовлении мебели для детей учитывают категорию роста, к которой относится ребенок. При изготовлении стульев, столов, кухонной мебели учитывают усредненные показатели, рассчитанные на среднестатистического человека.

Основные требования эргономики
Основные требования эргономики

В качестве примера можно рассмотреть требования к основным параметрам кухонного гарнитура:

  1. Для составления эскиза предварительно измеряют высоту помещения, длины стен, вдоль которых будет располагаться гарнитур, расстояние до выступающих элементов: труб, подоконников, оконного проема, двери, отмечают мета расположения розеток, включателей и вентиляционного отверстия.
  2. Стандартные размеры напольных тумб по высоте составляют 850 мм, по ширине 300 – 800 мм и в глубину не больше 500 мм.
  3. Ширина навесных шкафов дублируется нижерасположенными, а глубина составляет от 300 до 350 мм. Высота может быть выбрана так, чтобы между верхом шкафа и потолком оставалось свободное место в 200 мм. Некоторые дизайнерские решения предполагают размещение навесных шкафов на всю высоту помещения.
  4. Высота рабочего фартука составляет 600 — 650 мм.
Эргономика на кухне
Эргономика на кухне

Обратите внимание! Если владелец кухни имеет рост выше или ниже среднестатистического (165 – 175 см), то параметры мебели подбираются индивидуально. Так, расстояние от рабочей поверхности до сгиба локтя должно составлять 20 см.

Эргономика в зависимости от роста человека
Эргономика в зависимости от роста человека

При разработке проекта мебели потребуется учесть площадь помещения, выбрать место установки мебели таким образом, чтобы она не препятствовала передвижению по комнате. Сейчас существует большое количество компьютерных программ, позволяющих визуализировать проект в заданных условиях.

Компьютерная программа для визуализации проекта кухни
Компьютерная программа для визуализации проекта кухни

При разработке комплекта мебели потребуется подготовить пояснения не только ко всему гарнитуру, мебельной стенке или набору детской мебели, но и к каждому предмету по отдельности. Деталировка должна касаться всех элементов.

Детальный чертеж кухонных шкафов
Детальный чертеж кухонных шкафов

Например, для кухонной тумбы потребуется отразить параметры задней панели, боковых стенок, фасада и полок. Если она оснащается выдвижным ящиком, то его детализацию выполняют отдельно, отмечая места крепления направляющих и ручки, размеры боковин, фасада и дна.

Древесина в качестве материала для самостоятельного изготовления мебели

После изготовления эскиза и чертежа на его основе, можно переходить к выбору материала. Перед тем как остановить выбор на том или ином материале, необходимо изучить особенности работы с ним, узнать о его эксплуатационных свойствах.

Табуреты из массива
Табуреты из массива

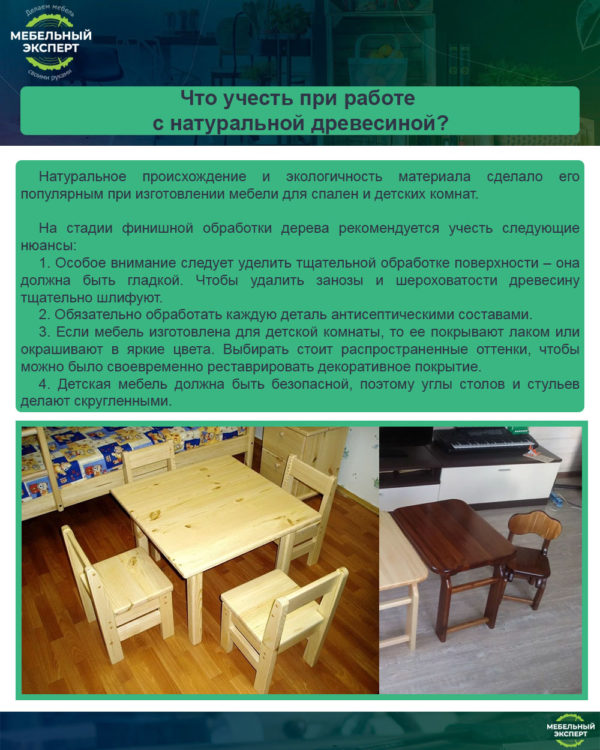

Натуральная древесина

Благодаря большому разнообразию природных оттенков, рисунков и текстур, натуральная древесина пользуется большой популярностью при изготовлении мебели. Древесина податлива и позволяет создавать предметы интересной формы, украшенной художественной резьбой.

Из преимуществ материала отмечают следующее:

  1. Прочность и долговечность. Мебель из массива служит не один десяток лет.
  2. Массив легко поддается реставрации при удалении царапин и выбоин.
  3. Экологичность и натуральность – основные преимущества массива.
  4. Мебель из массива выглядит дорого и будет уместна в любом интерьере.
  5. При изготовлении стула, стола, комода или шкафа из натуральной древесины гарантировано получается предмет мебели с отличными эксплуатационными свойствами.
Мебель из массива выглядит богато и роскошно
Мебель из массива выглядит богато и роскошно

Деревянную мебель изготавливают из цельных или склеенных под прессом щитов, которые по прочности не уступают массиву.

Свойства в зависимости от породы

Для производства мебели используется древесина мягких и твердых пород. Из мягкой древесины (ольха, тополь, осина) изготавливают детали, которые в ходе эксплуатации не будут подвергаться нагрузке – декоративные элементы и фасады с оригинальным оформлением.

Комплект для спальни в современном стиле
Комплект для спальни в современном стиле

Таблица 1. Популярные породы древесины для изготовления мебели

Породы Описание
Дуб
Дуб
Наиболее популярный вид древесины для изготовления мебели, который отличается высокой прочностью и износостойкостью. Преимущество материала заключается в наличии красивого природного рисунка.
Бук
Бук
Обладает сливочно-желтым оттенком с коричневыми вкраплениями. Благодаря высокой гибкости используется для изготовления мебели сложных, в том числе и округлых, форм.
Сосна
Сосна
Материал отличается прочностью, невысокой стоимостью и доступностью. Содержит природные антисептики, поэтому служит много лет и положительно влияет на микроклимат в помещении.
Вишня
Вишня
Дорогостоящая разновидность древесины с характерным красноватым оттенком, который становится более насыщенным с течением времени.
Грецкий орех
Грецкий орех
Материал с роскошным коричневым оттенком, позволяющий создавать эксклюзивные предметы интерьера.



Чертежи мебели для самостоятельного изготовления

Последовательность действия при изготовлении мебели

Таблица 2. Изготовление мебели из массива

Иллюстрация Описание
Шаг 1
Шаг 1
На древесный материал наносят разметку.
Шаг 2
Шаг 2
Вырезают детали.
Шаг 3
Шаг 3
Выполняют шлифовку деталей.
Шаг 4
Шаг 4
Выполняют обработку деталей антисептиками.
Шаг 5
Шаг 5
Изготавливают соединительные отверстия.
Шаг 6
Шаг 6
Производят окрашивание деталей.
Шаг 7
Шаг 7
Производят лакировку деталей.
Шаг 8
Шаг 8
Приступают к сборке мебели.

При изготовлении мебели из цельного или клееного массива пользуются двумя способами соединения элементов — разъемным и неразъемным.

Материалы на основе древесины

Работа с древесиной требует навыка и знаний о свойствах материала, к тому же стоимость качественного сырья довольно высока и «набивать руку» на нем не рационально. Начинающие мастера предпочитают более простые в обработке и недорогие материалы.

Таблица 3. Материалы на основе древесины

Название Описание
ДСП
ДСП
Применяется для изготовления корпусной мебели. Обладает невысокой стоимостью. Важно выбрать качественный материал, содержащий допустимое количество формальдегида, не опасное для человека. Также необходимо использовать защитные кромки на срезах деталей, которые не только защищают окружающую среду от выделения формальдегида, но и придают изделию опрятный внешний вид.
ЛДСП
ЛДСП
Имеет защитный ламинированный слой, защищающий материал от механического и термического воздействия. Ламинированная поверхность не боится влаги. Обладает высокой декоративностью, позволяет создавать мебель не только различных цветов, но и с применением фотопечати. Может имитировать любой материал.
ДВП
ДВП
Применяется для изготовления мебели изогнутых форм. Материал недорогой, прочный, с хорошими теплоизоляционными свойствами. Недостатком является низкая влагостойкость. Такой материал рекомендован только в сухих помещениях с нормальной влажностью.
МДФ
МДФ
Обладает экологичностью за счет снижения процента содержания в его составе формальдегида. Материал прочный, устойчивый к влаге и огню. Материал доступен для тонкой обработки. Однако стоимость его выше, чему перечисленных ранее материалов.
Фанера
Фанера
Получила широкое распространение в качестве материала для изготовления мебели – очень прочного, надежного и простого в обработке. Часто используется для изготовления детской мебели.

Инструменты

Для изготовления самостоятельного изготовления мебели потребуются следующие инструменты.

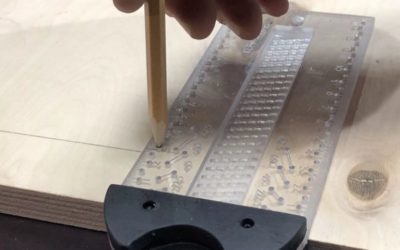

Инструменты для определения размеров и нанесения разметки
Инструменты для определения размеров и нанесения разметки

Для нанесения разметки и проведения измерительных действий понадобятся рулетка, линейка, карандаш, строительный угольник, канцелярский нож, шило.

Циркулярная пила
Циркулярная пила

Для раскроя деталей используют электрический лобзик или циркулярную пилу. Ножовку не применяют по причине того, что с ее помощью невозможно получить аккуратный рез, да и времени на распиловку деталей уйдет гораздо больше. Для уменьшения образования сколов при работе с лобзиком используют метод реза через скотч или используют специальную насадку. С помощью циркулярной пилы рез получается аккуратным, также этот инструмент позволяет изготовить аккуратные скругленные углы.

Шуруповерт
Шуруповерт

При сборке мебели для закручивания болтов, саморезов, шурупов, конфирматов используют шуруповерт.

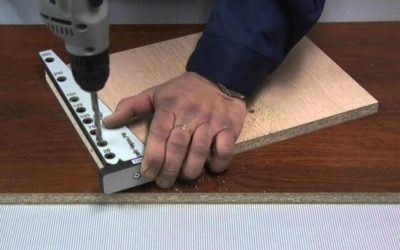

Отверстие под конфирмат
Отверстие под конфирмат

Для изготовления отверстий под крепежные элементы потребуются разные сверла диаметром от 4,5 до 10 мм – желательно, чтобы они были под рукой.

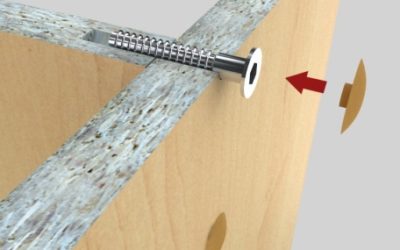

Отверстие под конфирмат высверливают специальным сверлом, а сам крепеж закручивают при помощи шестигранника
Отверстие под конфирмат высверливают специальным сверлом, а сам крепеж закручивают при помощи шестигранника

Существуют биты для шуруповерта, но не всегда есть возможность воспользоваться инструментом в труднодоступном месте.

Сверло Форстнера
Сверло Форстнера

Для изготовления отверстий под петли и фурнитуру используют сверло Форстнера.

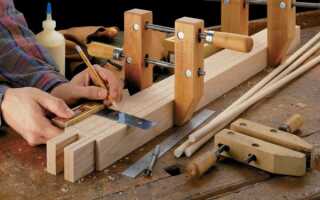

Струбцины пригодятся для фиксации деталей при склеивании
Струбцины пригодятся для фиксации деталей при склеивании

Также потребуется молоток, строительный фен и струбцины.

Что еще учесть: фурнитура и отделка торцов

При изготовлении мебели из ЛДСП, ДСП и МДФ понадобится выполнить кромкование торцов. Для этого используют торцевую ленту. При раскрое деталей в мебельном цеху желательно сразу заказать отделку торцов ПВХ лентой, которую наносят на специальном оборудовании.

Нанесение кромки ПВХ производится на специальных станках
Нанесение кромки ПВХ производится на специальных станках

Для этого на детальном чертеже цветом выделяют торцы деталей, на которые будет наноситься кромка. Стоит учитывать, что более толстую кромку наносят на видимые торцы деталей, а тонкую – на скрытые.

Меламиновая лента
Меламиновая лента

В домашних условиях самостоятельно можно нанести только меламиновую ленту – она самая дешевая и фиксируется к торцу при помощи утюга. Однако ее качество и срок службы гораздо меньше, чем у ПВХ кромки.

Шариковые направляющие
Шариковые направляющие

Также заранее следует приобрести направляющие для выдвижных ящиков. По способу открывания бывают шариковые и роликовые направляющие. Первые позволяют открыть ящик на всю глубину, поэтому считаются более удобными. Более подробно про установку направляющих читайте в специальной статье.

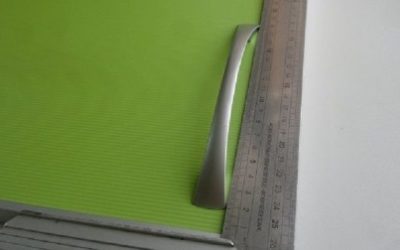

Фурнитура для мебели
Фурнитура для мебели

К мебельной фурнитуре также относят: навесы, ручки, ножки, колесики. Все эти элементы должны быть качественными и их внешний вид должен соответствовать дизайну мебели.

Изготовление чертежа

Чертеж начинается с эскиза. Эскиз – с идеи. На листе бумаге необходимо нарисовать несколько вариантов будущей мебели, определить ее форму, дизайн, пропорции. Вдохновение можно поискать среди готовых решений в интернете, в специальных печатных изданиях.

Эскизные зарисовки позволяют подобрать оптимальный вариант
Эскизные зарисовки позволяют подобрать оптимальный вариант

После того, как будет выбран лучший вариант, приступают к разработке чертежа, в котором отражают основные габариты изделия и параметры всех деталей, а также места и способы их крепления.

Обозначение основных размеров
Обозначение основных размеров

Так, при изготовлении чертежа кухонного гарнитура учитывают:

  1. Площадь помещения, его конфигурацию, габариты (высоту, длину стен, вдоль, которых будет установлен гарнитур, расстояния до выступающих элементов).
  2. Выбирают способ расположения гарнитура (линейный, Г-образный, П-образный, островной, полуостровной, параллельный).
  3. Также требуется учесть средние значения мебели, которые рассчитаны для среднестатистического человека: напольная тумба имеет высоту 850 мм, глубину 500 мм и ширину 300 -800 мм. Навесной шкафчик имеет глубину 300-350 мм, его ширина соответствует ширине нижних модулей.
  4. Расстояние между нижними и верхними модулями составляет 600 – 650 мм.
Нанесение основных размеров при проектировании кухонного гарнитура
Нанесение основных размеров при проектировании кухонного гарнитура

Разработать чертеж можно на компьютере, используя одну из многочисленных программ-конструкторов. Об основных нюансах самостоятельного изготовления чертежа кухонной мебели расскажет специальная статья.

Имея чертеж изделия с отраженными на нем основными габаритами можно произвести подробную деталировку, как бы разобрать чертеж на составляющие элементы.

Детали для изготовления мебели из фанеры
Детали для изготовления мебели из фанеры

При изготовлении чертежа мебели необходимо учесть следующее:

  1. Важно оценить габариты помещения, подобрать в нем место для расположения предмета обстановки так, чтобы он не мешал свободному перемещению по комнате.
  2. При изготовлении встраиваемой мебели необходимо учесть размеры зазоров.
  3. Учесть свободное место на скрытую фурнитуру (направляющие) при выборе размера модуля.
  4. Учесть предстоящую нагрузку, которая будет оказываться на отдельно взятый элемент. Подобрать подходящую конструкцию, предусмотреть ребра жесткости.

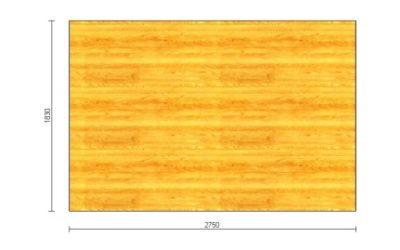

  5. Учесть размеры листового материала и возможность изготовления из них деталей того или иного формата.
  6. Стараться максимально снизить нагрузку на фурнитуру. Так, при креплении фасада на петли, для снижения нагрузки ширину деталей делают меньше чем длину.
  7. Учесть пропорции изделия и его устойчивость.

Видео — Как составить чертеж кухни

Изготовление чертежа комода

Таблица 4. Нюансы при составлении чертежа для комода

Иллюстрация Описание

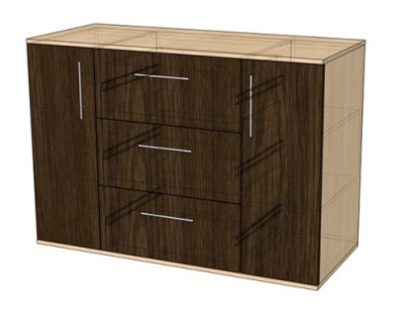

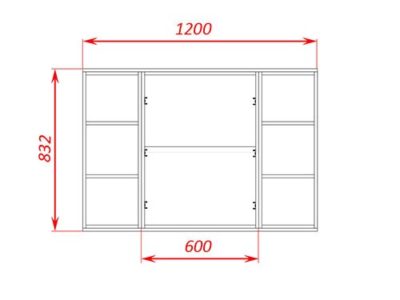

В качестве примера можно рассмотреть комод с габаритными размерами 1200 х 832 х 500 мм.

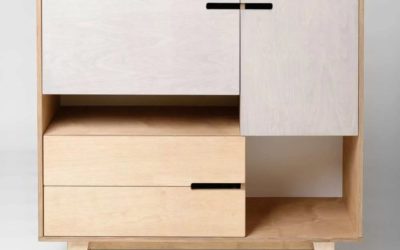

Изделие состоит из трех секций. Центральная оборудована выдвижными ящиками, а боковые распашными дверцами.
Модули будут независимыми.
Для установки модулей предусмотрено общее основание и крышка, размеры которых будут одинаковыми. Ширина этих элементов будет равна ширине модулей.

Некоторые мастера рекомендуют крышку делать длине со стороны стены, чтобы сзади была возможность оставить свободное пространство.

Ширина центральной секции, которая будет оборудована выдвижными ящиками, составляет 600 мм. При общем габаритном размере в 1200 мм, крайние секции будут иметь ширину 300 мм каждая.

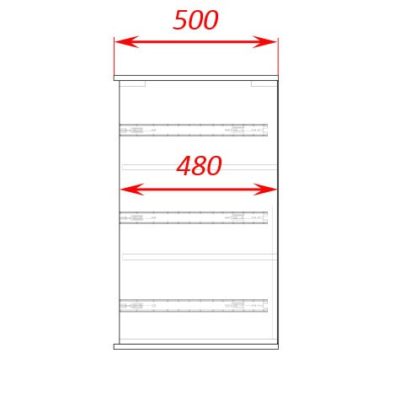

При ширине крышки 500 мм, глубина модулей уменьшается на 20 мм и составляет 480 мм при изготовлении фасада из того же материала (ЛДСП толщиной 16 мм).

Важно чтобы зазор между выдвижным ящиком и ребром жесткости обеспечивал свободный ход короба.

Высота выбирается в зависимости от ширины – изделие должно быть устойчивым. Также необходимо соблюсти пропорцию: расстояние между полками/высота ящиков: высота комода.

Технология самостоятельного изготовления мебели

Процесс самостоятельного изготовления корпусной мебели можно разделить на несколько этапов.

Этап 1: проектирование

Сюда входит создание эскиза и чертежа с деталировкой. Подробно об этом было сказано ранее.

Эскиз кухни
Эскиз кухни

Стоит также отметить, что помимо информации о габаритах изделия и его составных частей, проект должен содержать информацию о материале, расцветке, фактуре отдельных элементов.

Нанесение размеров
Нанесение размеров

Чтобы была возможность быстро внести коррективы в разрабатываемый чертеж, выполнять его рекомендуется при помощи одной из специальных графических программ, в которой есть возможность задать необходимые параметры и увидеть наглядно как будет выглядеть конечный результат.

Выбор цветового оформления
Выбор цветового оформления

Этап 2: изготовление деталей

Таблица 5. Алгоритм изготовления деталей корпусной мебели

Иллюстрация Описание
Шаг 1
Шаг 1
Выбирают материал изготовления деталей.
Шаг 2
Шаг 2
Изготавливают чертеж детали.
Шаг 3
Шаг 3
Изготавливают лекало в масштабе 1:1. Лекало обводят карандашом или ярким маркером при переносе детали на поверхность заготовки.
Шаг 4
Шаг 4
При помощи электролобзика или циркулярной пилы вырезают деталь в соответствии с разметкой.
Шаг 5
Шаг 5

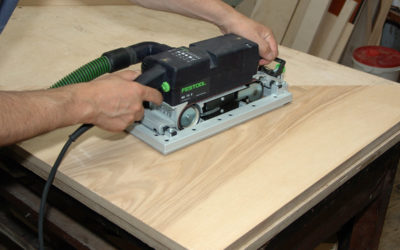

Детали шлифуют.
Шаг 6
Шаг 6
Обрабатывают края.

Этап 3: изготовление отверстий под фурнитуру

Таблица 6. Изготовление отверстий под фурнитуру

Иллюстрация Описание
Шаг 1
Шаг 1

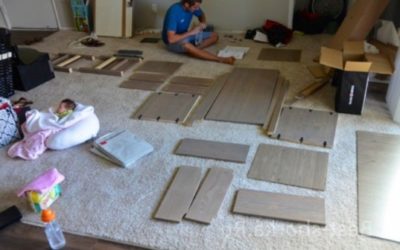

Детали раскладывают на поверхности пола или рабочем столе.
Шаг 2
Шаг 2
На поверхности деталей намечают места фиксации фурнитуры, учитывая данные чертежа.
Шаг 3
Шаг 3
Высверливают отверстия.
Шаг 4
Шаг 4
Крепят фурнитуру.

Этап 4: обработка торцов деталей

Приступать к сборке мебели можно только после тщательной обработки срезов. Для этого удаляют лишнее, торцы шлифуют и фиксируют кромочную ленту. Как ранее отмечалось, кромку ПВХ изготавливают в заводских условиях, а дома можно воспользоваться меламиновой лентой с клейким слоем.

После фиксации кромки, с помощью канцелярского ножа обрезают излишки и зачищают края наждачной бумагой мелкой зернистости
После фиксации кромки, с помощью канцелярского ножа обрезают излишки и зачищают края наждачной бумагой мелкой зернистости

Для работы потребуется лента, канцелярский нож и утюг. Кромку прикладывают к торцу и прижимают разогретым утюгом на короткое время. Если передержать, то кромка повредится.

Этап 5: сборка мебели

Таблица 7. Процесс сборки мебели

Иллюстрация Описание
Шаг 1
Шаг 1
На основные детали крепят фурнитуру (петли, замки, направляющие).
Шаг 2
Шаг 2
Собирают несущий каркас изделия. Если есть, фиксируют зеркала.
Шаг 3
Шаг 3

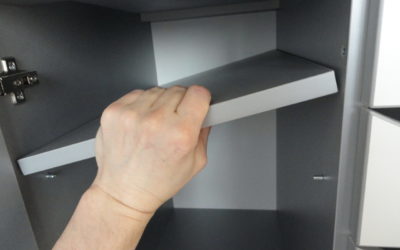

К несущему каркасу крепят остальные детали.
Шаг 4
Шаг 4
Фиксируют ручки, колесики, ставят на место выдвижные ящики.
Шаг 5
Шаг 5
Закрепляют декоративные заглушки на шляпки крепежей.

Видео — Как самостоятельно изготовить корпус дивана

Видео — Последовательность изготовления обивки

Ссылка на основную публикацию
