Сделать металлические стеллажи своими руками элементарно просто

Проблема складирования всевозможных припасов и инструмента всегда стояла остро для любого хозяина. Если даже в квартире предусмотрена кладовка – стеллажи или полки в неё приходится делать самому, по индивидуальным размерам и с учётом предполагаемого ассортимента. Ящик с гвоздями, к примеру, на обычную фанерку не поставишь – нужны рёбра жёсткости, каркас. Поэтому будем делать металлические стеллажи своими руками.

металлические стеллажи своими руками

Сегодня мы покажем, как сделать такой несложный металлический стеллаж

Заводиться дома со швеллерами и сваркой – перебор, поэтому ищем приемлемую и адекватную нашим запросам альтернативу. Желательно не устраивать в мирной квартире филиал металлургического производства, обойдясь минимумом инструментов и шумовых эффектов. Имея в наличии всего лишь ножовку по металлу, рулетку и отвёртку – можно собрать вполне достойный металлический стеллаж своими руками.

Нужно лишь обратиться за комплектующими в специальный магазин.

Материалы для металлического стеллажа

В магазине мебельной фурнитуры или соответствующем отделе строительного супермаркета находим конструкционные хромированные трубы. Стандартный диаметр их 22 миллиметра, и под этот же диаметр к ним продается куча разных прибамбасов. Нас интересуют:

  • Трубы. Удобная для транспортировки длина – 3 метра. Их необходимо шесть штук для основной конструкции.
  • Угловые проходные трёхсторонние крепления к ним – 8 штук.

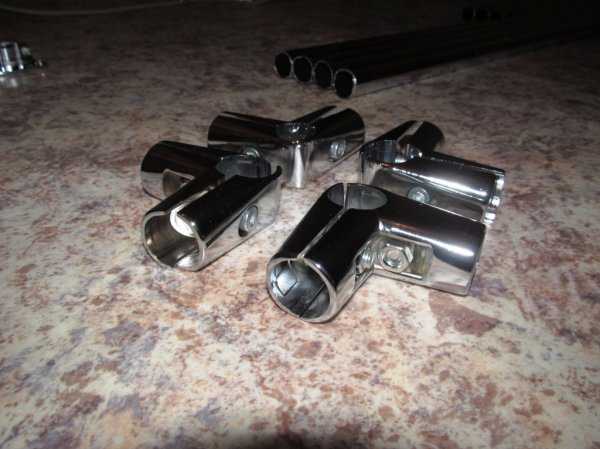

    угловые проходные трёхсторонние крепления

    Угловые проходные трёхсторонние крепления

  • Зажимные крепления для полок – 8 штук, для начала. Если межполочное расстояние покажется большим – они легко перемещаются, их можно докупить и поставить необходимое количество на готовый стеллаж.

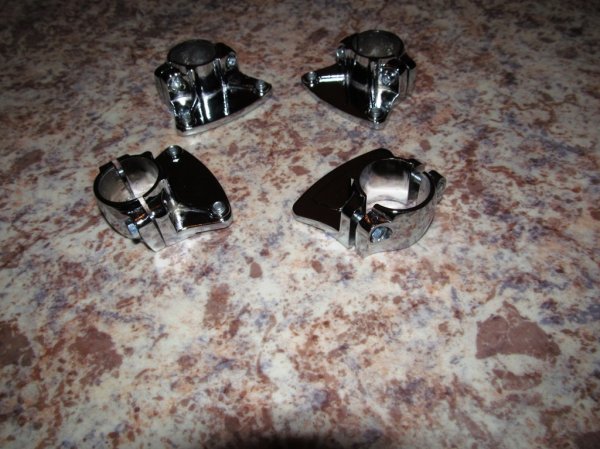

    зажимные крепления для полок

    Зажимные крепления для полок

  • Саморезы для крепления полок к зажимам. Мы будем использовать фанеру толщиной 15 мм, так что саморезы 4х13 мм нас вполне устроят.
  • Фанера. Она продаётся стандартными листами 1530х1530 мм, то есть из одного листа вырезается три полки размерами 1500х400 мм.

Подготовка к сборке стеллажа

С размерами полок мы определились, теперь необходимо распилить трубы на отрезки. Общие габариты металлического стеллажа задуманы как 2000х1550х450 миллиметров (в/ш/г), поэтому детали нужны следующие:

  • Длиной 2000 мм – 4 шт. Вертикальные стойки.
  • Длиной 1500 мм – 4 шт. Передние и задние части рамы.
  • Длиной 400 мм – 4 шт. Боковые части рамы.
как сделать металлический стеллаж

Распиливаем трубы на отрезки

Рам, как легко понять из первого рисунка, будет две, иначе вся конструкция по устойчивости не сможет конкурировать даже с карточным домиком.

Сборка металлического стеллажа

Изготовление металлических стеллажей для каждого взрослого жителя постсоветского пространства ассоциируется с лязгом металлопроката, шипением сварочного аппарата и вонью машинного масла. Это нормальная реакция людей, наблюдавших в программе «Время» героических исполнителей пятилеток в три года. Стахановец должен быть грязен, нагружен разнокалиберными железяками и способен на подвиг.

Мы обойдёмся без эксцессов – все крепежи заворачиваются шестигранным ключом или соответствующей битой к отвёртке. Сначала собираем рамы: в угловые крепежи вставляем детали 1500 и 400 мм, изготавливая прямоугольник. Размеры обязательно следует проверить, так как крепежи регулируемые и имеют определённую (порядка 10-20 мм) свободу.

изготовление металлических стеллажей

Сначала собираем рамы

Крепим рамы к вертикальным стойкам, непременно проверяя уровнем горизонтальность, а рулеткой – совпадение диагоналей.

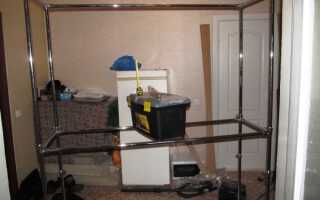

металлический стеллаж своими руками

Крепим рамы к вертикальным стойкам

Верхняя рама не обязательно должна быть вровень с обрезом вертикальных стоек – регулируем высоту на свой вкус. На фотографии виден получившийся каркас, который пока ещё скучает по своим полкам. Мы использовали для них фанеру – с учетом тяжести своих запасов, но это не критично. Подойдёт ДСП, дощатые щиты – что угодно, похожее на несущую плоскость. Выбор зависит от ваших нужд.

Мы рассмотрели, как сделать металлический стеллаж «без шума и пыли» в домашних условиях. Наверное, следует напомнить, что стандартная высота дверных проемов в квартирах едва достигает двух метров, а в тесной кладовке вы не сможете развернуться с готовым, собранным стеллажом.

Поэтому имеет смысл осуществить первоначальную, примерочную сборку «на просторе», проверяя совпадение деталей, а окончательно монтировать конструкцию уже непосредственно на месте.

Удачи вам.
